Arbeta mer produktivt med den nya generationens maskinstyrningar
Utför markarbeten mer produktivt och effektivt med dina väghyvlar. Trimble Earthworks möjliggör mer exakt arbete i en praktiskt taget utsättningsfri miljö. Den senaste versionen av maskinstyrsystemet Trimble Earthworks for Graders stöder de flesta maskintyper från ledande tillverkare.

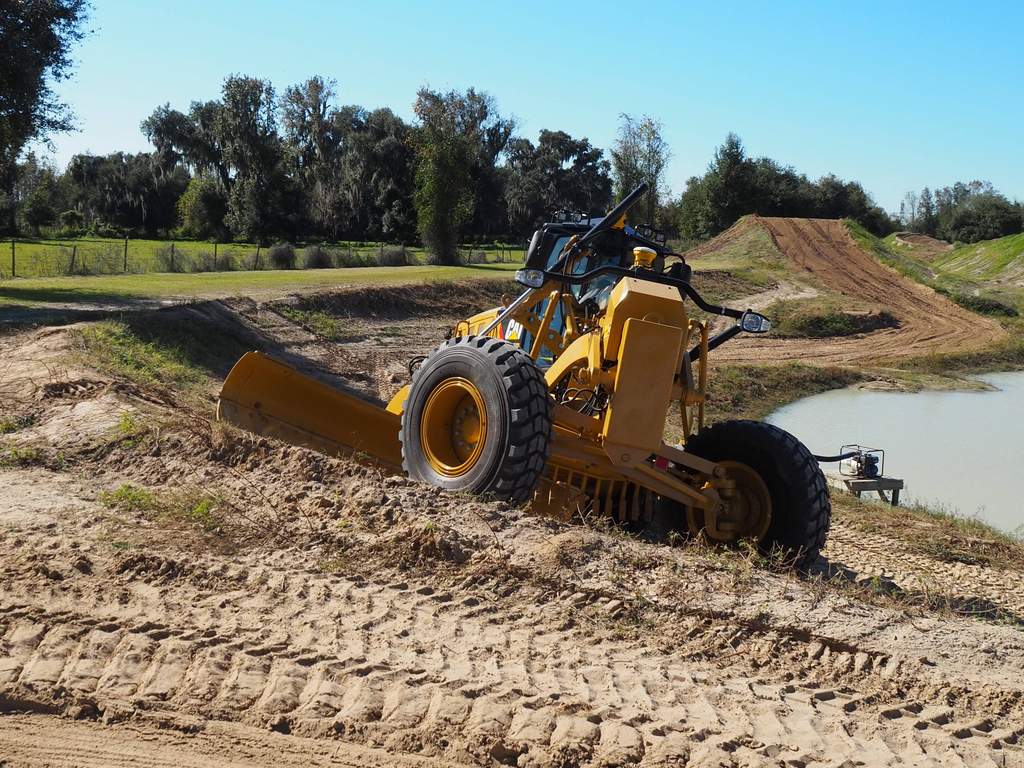

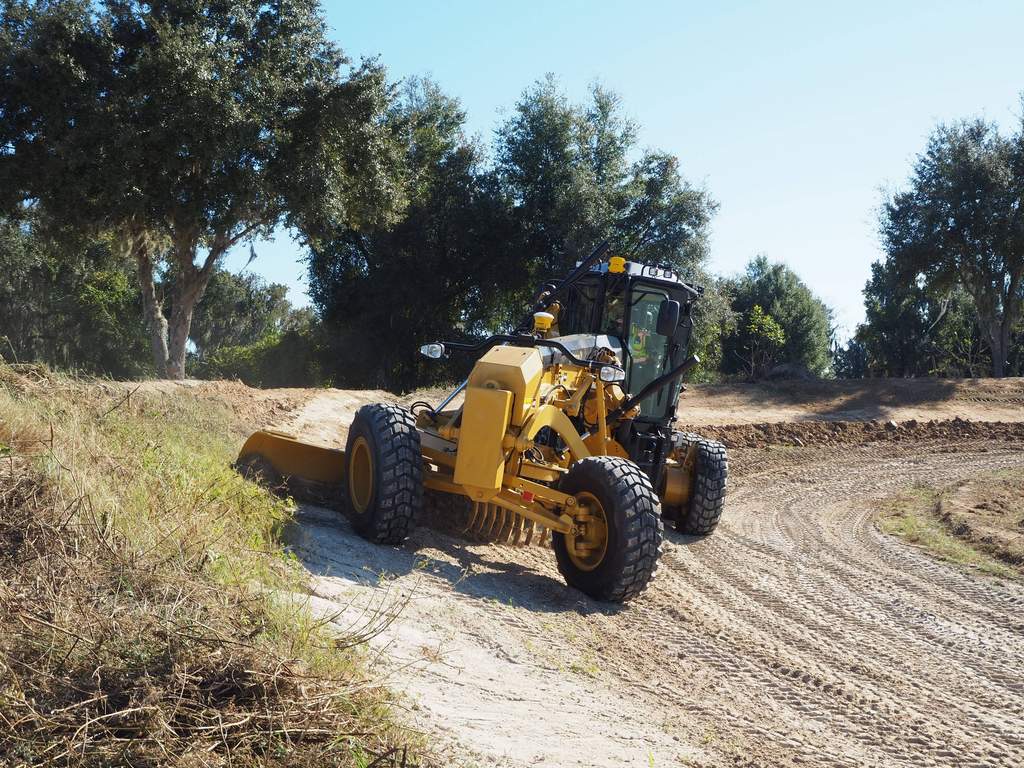

Earthworks for Graders är ett maskinstyrningssystem som är mycket enkelt att använda och som arbetar snabbare och mer exakt än tidigare. 3D-konfigurationer med universell totalstation och GNSS finns tillgängliga, liksom laser- eller ultraljudskontroll för 2D-drift. Utrustningen med dubbla GNSS och de nya IMU-sensorerna möjliggör en hög arbetshastighet med mycket hög noggrannhet. Alternativt är positionering med UTS också möjlig. Fördelarna med denna variant är millimeterprecisionen för fina plan och arbete i områden där satellitmottagningen är begränsad eller obefintlig. 3D GNSS-styrning av väghyvlar utan master stöds för maximal rörelsefrihet i branta sluttningar eller för att skapa komplexa terrängformer. För detta ändamål installeras en mottagare i hytten och en på maskinens framsida.

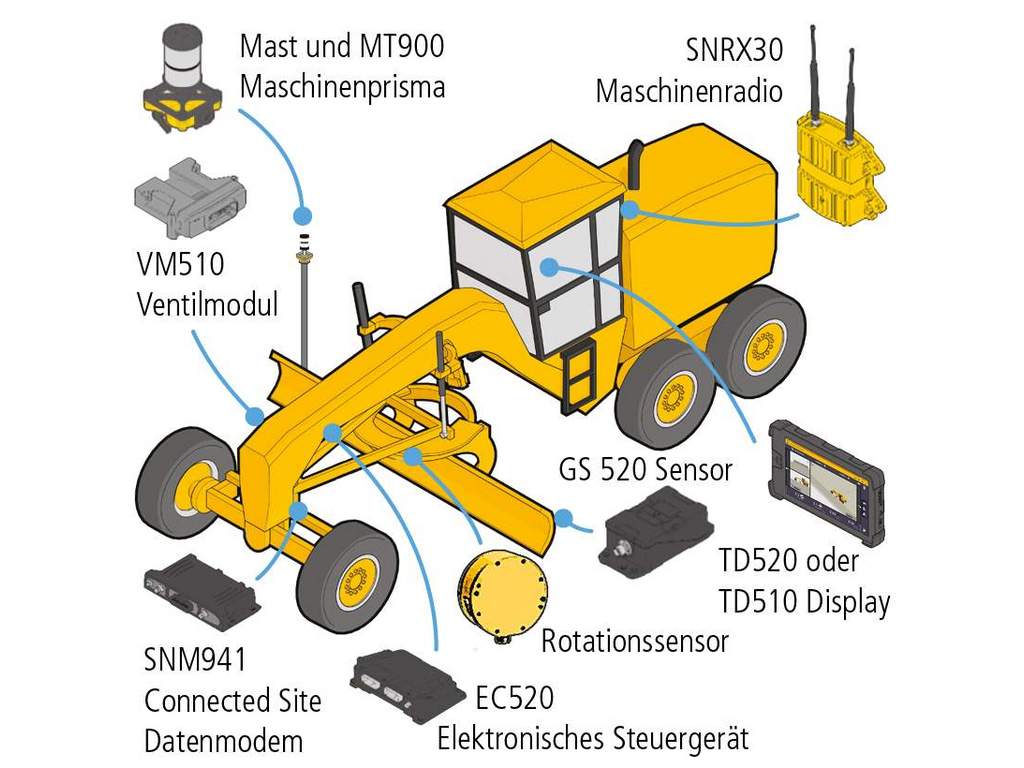

Trimble Earthworks för väghyvlar använder samma hårdvarukomponenter för sensorer, styrenheter och GNSS-mottagning som styrenheterna för grävmaskiner och schaktmaskiner. De nya responsiva IMU-sensorerna (Inertial Measurement Unit) i kombination med GNSS-styrning ger större noggrannhet och stabilitet, särskilt vid finplanering. Föraren manövrerar systemet via den nya och lättlärda Earthworks-appen. Manövreringen sker via den bärbara Trimble TD520 10-tums Android-displayen med pekskärm.
Skärmen erbjuder färgstark 3D-grafik, naturliga interaktioner, geststyrning och intuitivt inlärbara funktioner. Med fritt valbara och konfigurerbara vyer kan gränssnittet anpassas optimalt till förarens krav. Användaren kan välja de perspektiv som är bäst lämpade för arbetet och uppnå maximal produktivitet. Markarbeten med appen kan enkelt läras in under drift. Det användarorienterade användargränssnittet kan användas intuitivt, vilket gör att väghyveln kan arbeta snabbare och därmed vara mer produktiv.
3D-systemet är särskilt lämpligt för komplexa terrängkonturer som t.ex:
Beräkningsenheten är separat från displayen, men är fortfarande installerad på maskinen. Drift och konfiguration sker via Earthworks-appen på Android-displayen TD540 och övervagnssensorn GS520 är direkt integrerad i EC520. Internminnet på 4 GB ger tillräcklig kapacitet för maskindata och konstruktioner. Nödvändiga programuppdateringar installeras bekvämt på TD520 via Eartwhorks-appen.
TD540 Display är en förstklassig eftermarknads- eller sekundär displaylösning för den ultimata användarupplevelsen i klassningskontrollapplikationer. Med sin speciella kombination av antireflexbehandling, kraftfull bakgrundsbelysning och avancerade optiska bindningstekniker kombinerar displayen läsbarhet i solljus med ett lättanvänt multi-touch-gränssnitt som är lätt att lära sig. Android-operativsystemet bygger på en kraftfull 3D-grafikmotor och bearbetningsplattform, vilket innebär att du kan utöka displayen med ytterligare applikationer som ditt företag behöver utan att behöva uppgradera din hårdvara eller lägga till en extra display.
GS520 är en nyutvecklad, snabb och stabil 6-axlig gyrosensor med en utgångsfrekvens på 100 Hz. Den kan monteras i alla riktningar och är ca 1/3 mindre än AS450. GS520 är uppvärmd och kan användas i vattendjup på upp till 1 m. Hammarapplikationer är inte heller något problem för GS520. En M12-anslutning finns på sensorn och strömförsörjningen sker via 9 V - 32 V DC. Samma GS520-sensor installeras i alla maskintyper (grävmaskiner, schaktmaskiner, väghyvlar etc.).
GNSS-mottagarna från Trimble möjliggör exakt positionering och noggrann realisering av terrängmodeller.
Maskinmottagaren MS975 är den kostnadseffektiva GNSS-mottagaren för maskinpositionering med hög precision för montering i förarhytt eller mast. MS975 har samma tekniska egenskaper som maskinmottagaren MS995, men är inte lämplig för montering på en klinga. Den tar emot signaler från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou).
Trimble MS976 maskinmottagare är en vidareutveckling av den beprövade Trimble MS975. Det är en helt integrerad GNSS-positioneringsmottagare med en robust design som kan monteras direkt på maskinen utan behov av extern stötisolering.
MS976 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering vid förlorat satellitlås, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.
MS976 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.
Maskinmottagaren MS995 är skyddad mot stötar och vibrationer med ett särskilt högt vibrationsskydd och är avsedd för användning på schaktblad och väghyvlar.
MS995 spårar de senaste signalerna från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou) och har den senaste Trimble-tekniken för bearbetning av RTK-data. Den erbjuder snabbare initialiseringstider för systemet vid förlust av satellitanslutning och förbättrad mottagning i närheten av täckningen tack vare kombinerad GPS- och GLONASS-positionering.
Trimble MS996 är en helintegrerad GPS-positionsmottagare med antenn avsedd för montering på schaktblad och i hytt. MS996 har en robust konstruktion som gör att den kan monteras direkt på maskinen utan behov av extern stötdämpning. MS996 är särskilt utformad och inställd för att fungera under de chock- och vibrationsbelastningar som uppstår i hytten på tunga maskiner.
MS996 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering när satellitanslutningen bryts, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.
MS996 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.
MS956 är en modulär positioneringsmottagare för installation i maskinhytten. Den kompakta formen gör det möjligt att montera MS956 på hyttens takbeklädnad eller i hyttutrymmena på tunga maskiner. MS956 är speciellt utformad och avstämd för att tåla chock- och vibrationsbelastningen i hytten eller ramen på tunga maskiner.
MS956 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare initialiseringstider för systemet när satellitanslutningen bryts, samt förbättrad drift nära trädkronor eller andra hinder.
MS956 spårar samtidigt GPS, GLONASS, Galileo, BeiDou och SBAS-system, inklusive WAAS, EGNOS, MSAS och QZSS.
Trimble WorksManager är Trimbles nya molnbaserade plattform för effektiv data- och maskinhantering. Den integrerar Trimbles system Earthworks, Siteworks, Business Centre, GCS900 och SCS900.
Läs mer på »
Kraftfulla moduler hjälper dig att snabbt och enkelt skapa exakta, integrerade 3D-modeller för anläggnings- och vägbyggnadsprojekt. Fatta bättre beslut, minska antalet kostsamma fel och öka effektiviteten på kontoret och på plats.
Läs mer på »
Med projekthanteringsplattformen kan platschefer och projektledare se hur bygget fortskrider i realtid jämfört med designen i bara en applikation. Platscheferna kan se maskinernas produktivitet i 3D och optimera arbetseffektiviteten på byggarbetsplatsen.
