BIM vid vägbyggen, markarbeten och anläggningsarbeten

Hur SITECH och Trimble redan idag stödjer anpassning

BIM har varit på allas läppar i flera år nu. Det finns knappast något evenemang utan en obligatorisk hänvisning till den nya metoden. Ändå är det bara ett fåtal byggföretag som hittills har genomfört ett riktigt BIM-projekt. Ändå kan ditt sätt att arbeta ligga närmare BIM-metoden än du tror. Många produkter från SITECH och Trimble är "BIM-ready". Det innebär att deras tekniska egenskaper gör att de kan ta sig an vissa uppgifter i BIM-projekt. Det de alla har gemensamt är möjligheten till nätverk mellan kontoret och byggarbetsplatsen för att säkerställa en cykel av data.

Vad är egentligen BIM?

Förkortningen BIM står för Building Information Modelling och beskriver ett kooperativt arbetssätt vid planering och genomförande av byggprojekt. Syftet med metoden är att skapa större transparens samt kostnads- och tidssäkerhet. Sammanfattningsvis ska detta uppnås genom att byggnader planeras i detalj i en digital modell före utförandet, så att alla inblandade parter kan utveckla en gemensam förståelse för bygguppgiften. BIM-metoden bör inte likställas med digitalisering. BIM använder många digitala verktyg, vilket är anledningen till att termerna ofta förknippas med varandra i byggvärlden.

BIM testas för närvarande (per 06/2023) av statliga kunder inom väg- och anläggningsbyggande. Många av de nuvarande pilotprojekten testar inledningsvis metoden inom planering. Nästa steg i införandet av BIM blir att utvidga metoden till byggbranschen. Detta är en av anledningarna till att BIM-temat är allestädes närvarande i byggvärlden, men att byggutförandet hittills ofta har haft liten kontakt med det.

Kommer BIM att bli obligatoriskt inom väg- och anläggningsbyggande?

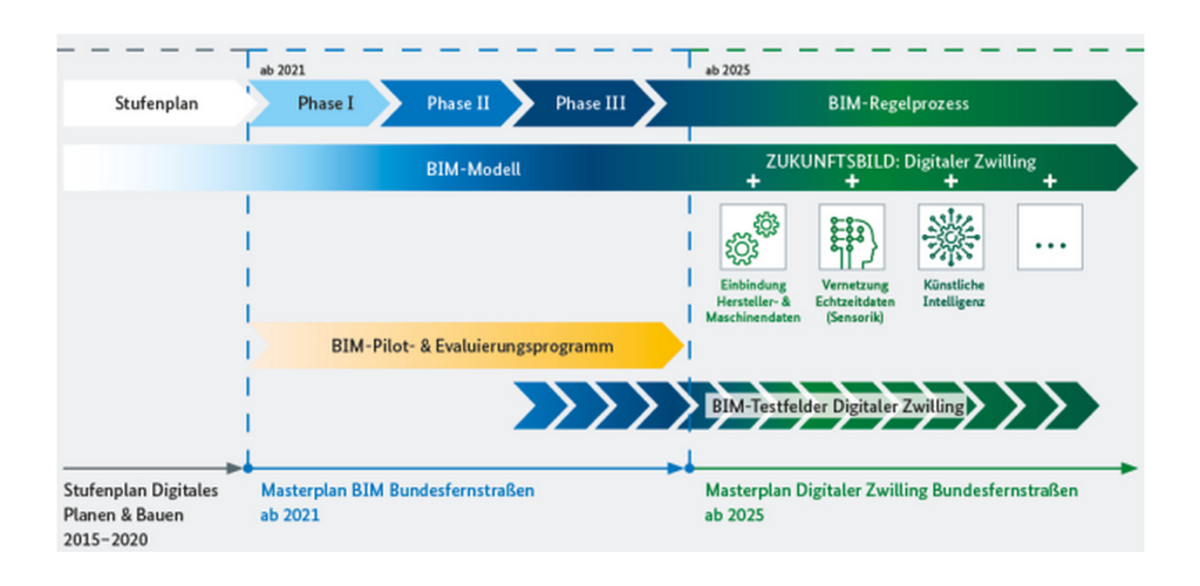

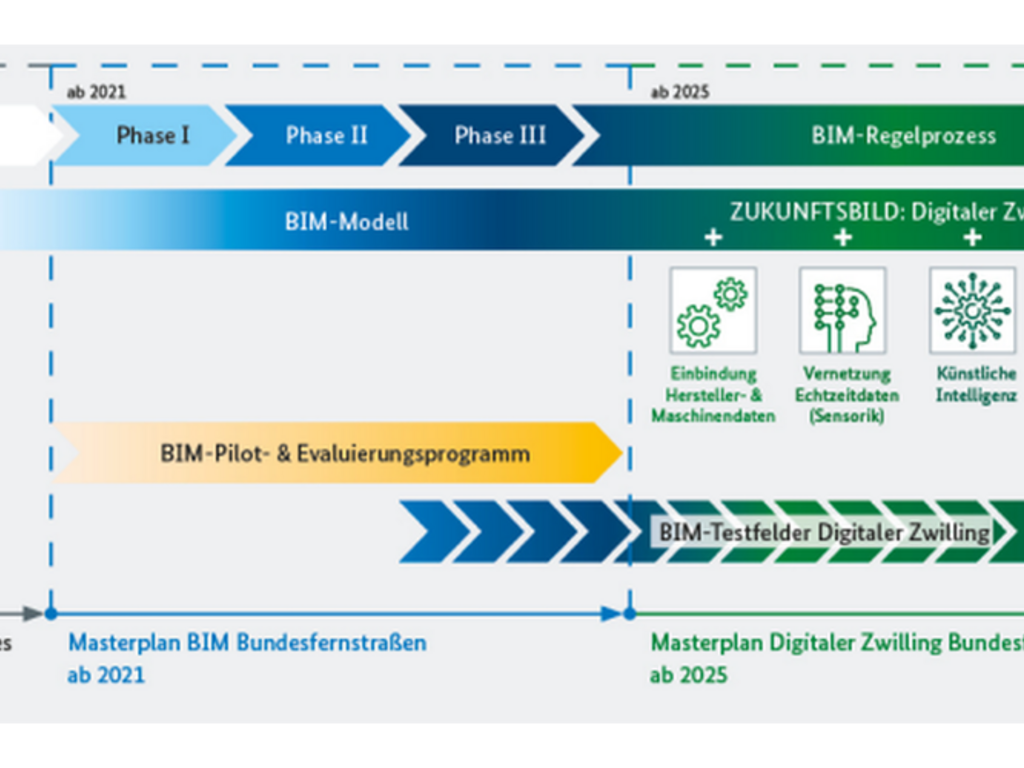

Som en stor kund i Tyskland utfärdade den federala regeringen rekommendationen "Bygg digitalt först, sedan på riktigt" redan 2015. Efter en pilotfas har "Masterplan BIM Bundesfernstraßen - Digitalisering av planering, byggande, underhåll och drift vid byggande av federala riksvägar med hjälp av BIM-metoden (Building Information Modelling)" varit i kraft sedan 2021 för införandet av BIM i federala byggprojekt. Översiktsplanen föreskriver att BIM-metoden ska vara standardprocessen vid byggande av federala huvudvägar från 2025.

Från 2025 kommer Digital Twin Federal Trunk Roads Masterplan sedan gradvis att införa ytterligare komponenter som den digitala tvillingen eller artificiell intelligens.

Det kan därför antas att BIM-metoden gradvis kommer att hitta sin väg in i hela väg- och anläggningssektorn. Medan många pilotprojekt för närvarande fortfarande är begränsade till planeringsfasen, kommer fler och fler genomförandeprojekt att upphandlas med hjälp av BIM-metoden i framtiden.

Hur blir ett projekt ett BIM-projekt?

Det första sättet att känna igen ett BIM-projekt är att anbudet måste innehålla krav på kundinformation. Dessa förkortas AIA. AIA ska vara en del av anbudet och därmed också av entreprenadkontraktet och innehålla information om vilken information som ska tillhandahållas av entreprenören i vilken detaljnivå och struktur under projektets gång.

Med hjälp av AIA bör ett byggföretag kunna uppskatta och beräkna kostnaderna för att använda BIM innan kontraktet ingås. För en bättre förståelse av BIM-uppgifterna kan man hänvisa till BIM-användningsfallen. Dessa beskriver typiska BIM-uppgifter, men kan ändras eller kompletteras efter behov.

Ett annat dokument läggs till efter att kontraktet har undertecknats: BIM-utförandeplanen, förkortad BAP. BAP skapas av entreprenören och beskriver hur de mål som definieras i AIA ska uppnås. För detta ändamål uppdateras BAP efter behov under hela projekttiden. Den representerar entreprenörens specifikationer när det gäller BIM.

Sammanfattningsvis reglerar AIA "vad" som ska levereras, medan BAP reglerar "hur" kraven ska implementeras.

Hur kan SITECH-produkter användas för BIM?

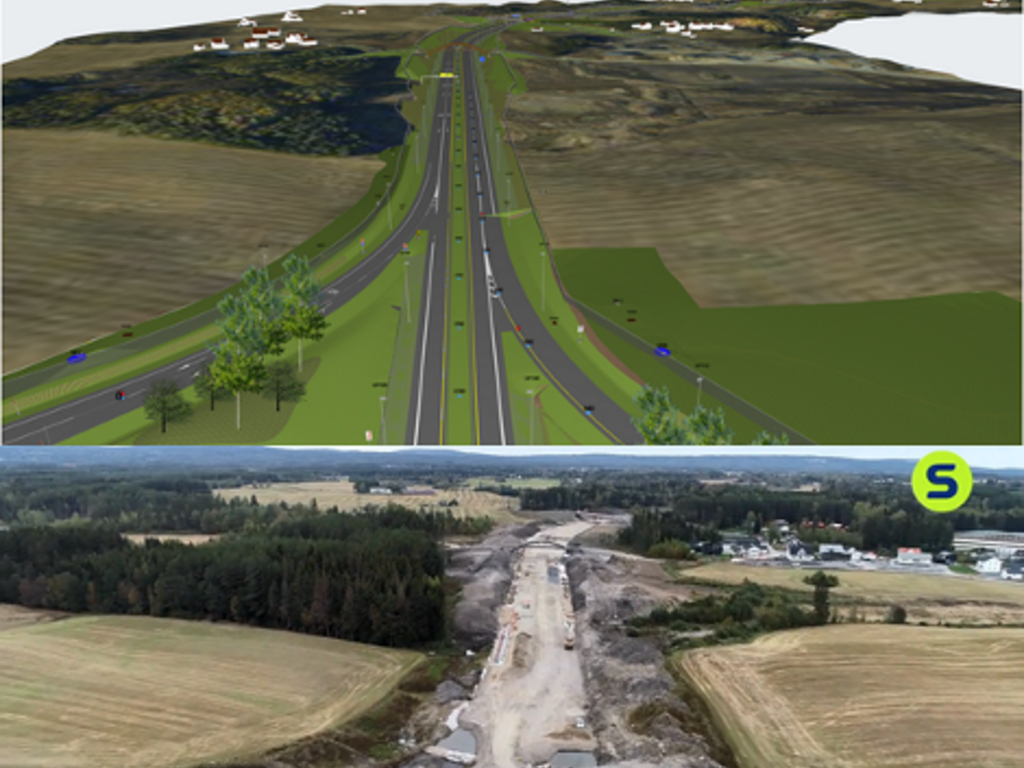

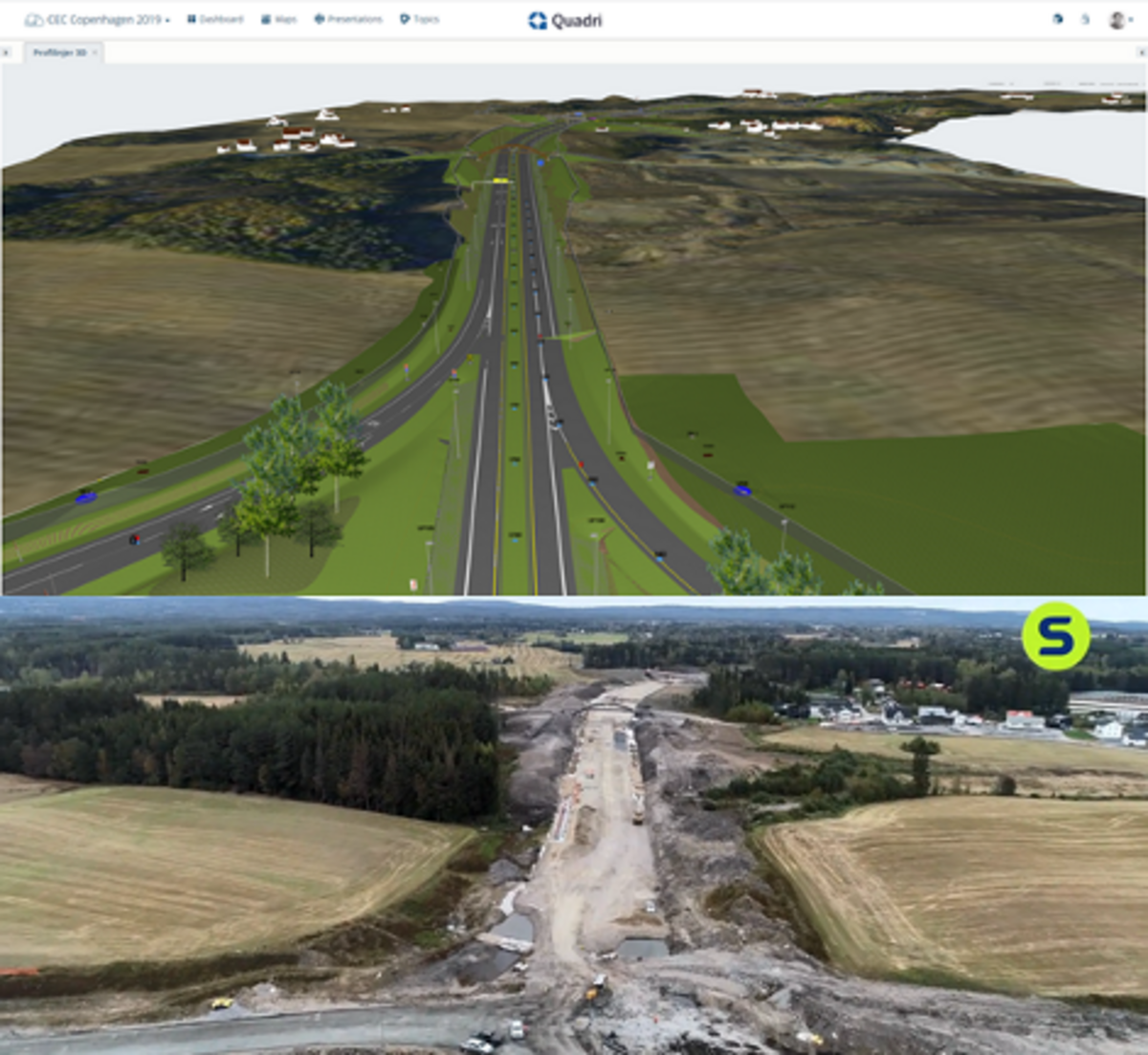

För byggföretag innebär BIM att de måste arbeta med kundens modeller och fortsätta att uppdatera dessa under projektets gång och komplettera dem för att skapa en as-built-modell. Därför behöver man lösningar som för över informationen från planeringsmodellerna till byggarbetsplatsen.

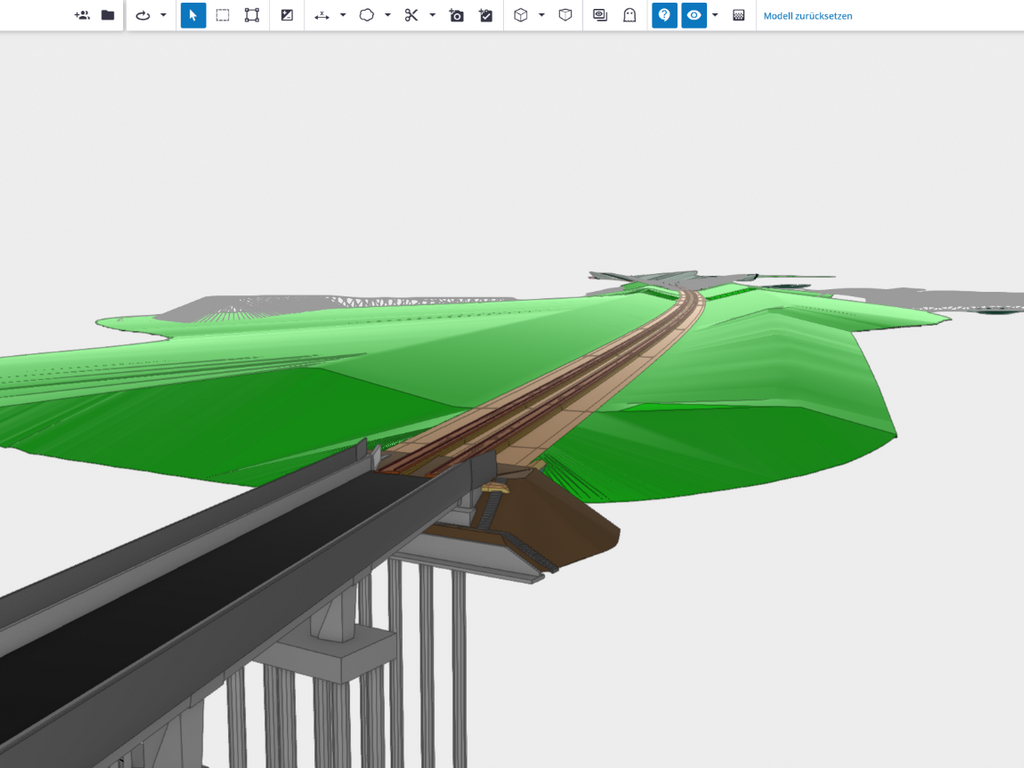

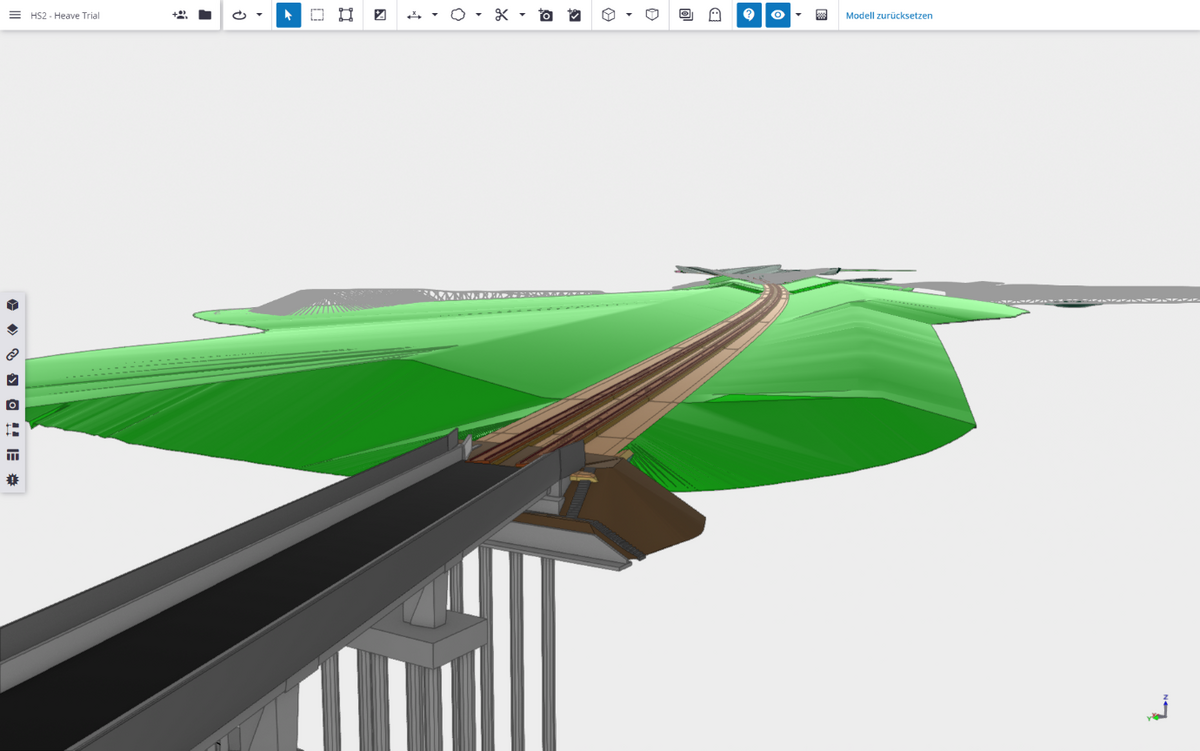

Alla modelldata publiceras i samarbetsplattformen Trimble Connect. Connect är den centrala lagringsplatsen för alla projektdeltagare. Där lagras initialt planeringsdata som kontinuerligt kompletteras med as-built-dokumentation från byggarbetsplatsen. En mängd olika filformat sammanfogas och visualiseras tillsammans i 3D-viewern. Anslutningen till Trimbles nätverkslösningar och ett öppet gränssnitt (API) gör Trimble Connect till en verklig bro mellan planering och utförande.

Med byggmätningslösningarna kring mätningsprogrammet Trimble Siteworks visualiseras och märks modellerna inte bara ut på byggarbetsplatsen, utan de färdiga tjänsterna kan mätas och överföras tillbaka till modellen för fakturering och dokumentation. Resultaten kan sedan användas för att skapa en digital tvilling i form av en as-built-modell.

Byggmaskiner integreras också i datacykeln mellan modellen och byggarbetsplatsen med hjälp av ett maskinstyrningssystem som Trimble Earthworks för jordförflyttningsmaskiner. Med 3D-maskinstyrningen kan arbetet utföras direkt i modellen, så att maskinföraren inte längre arbetar längs en linje, utan har hela modellens geometri tillgänglig i 3D.

Genom att använda nätverkslösningarna Trimble WorksManager och Trimble WorksOS förvandlas entreprenadmaskiner till autonoma mätinstrument utan att maskinföraren behöver göra något extra. Under arbetet med modellen dokumenterar systemet hur arbetet fortskrider. Resultatet av det dagliga arbetet kan matas ut som en terrängmodell, vilket fullbordar den digitala tvillingen.

Genom att använda de olika lösningarna från Trimble och SITECH är du redo att möta kraven på din första BIM-byggarbetsplats. SITECH stöder införandet av ny teknik i byggföretag på ett målinriktat sätt med digital applikationsrådgivning och ger råd om interaktionen mellan produkterna. Samtidigt kan SITECH ta på sig uppgifter inom modellunderhåll och dataförberedelse med sina digitala ingenjörstjänster.

Med SITECH har du en partner vid din sida som kommer att följa dig på vägen till framtidens byggarbetsplats och tillhandahålla lösningar på alla utmaningar som uppstår.
