>Trimble Earthworks Grävmaskin
Trimble Earthworks Grävmaskin

Arbeta mer produktivt med den nya generationens maskinstyrningar

  1. sitechsverige.com
  2. Produkter
  3. Maskinstyrning
  4. Grävmaskin

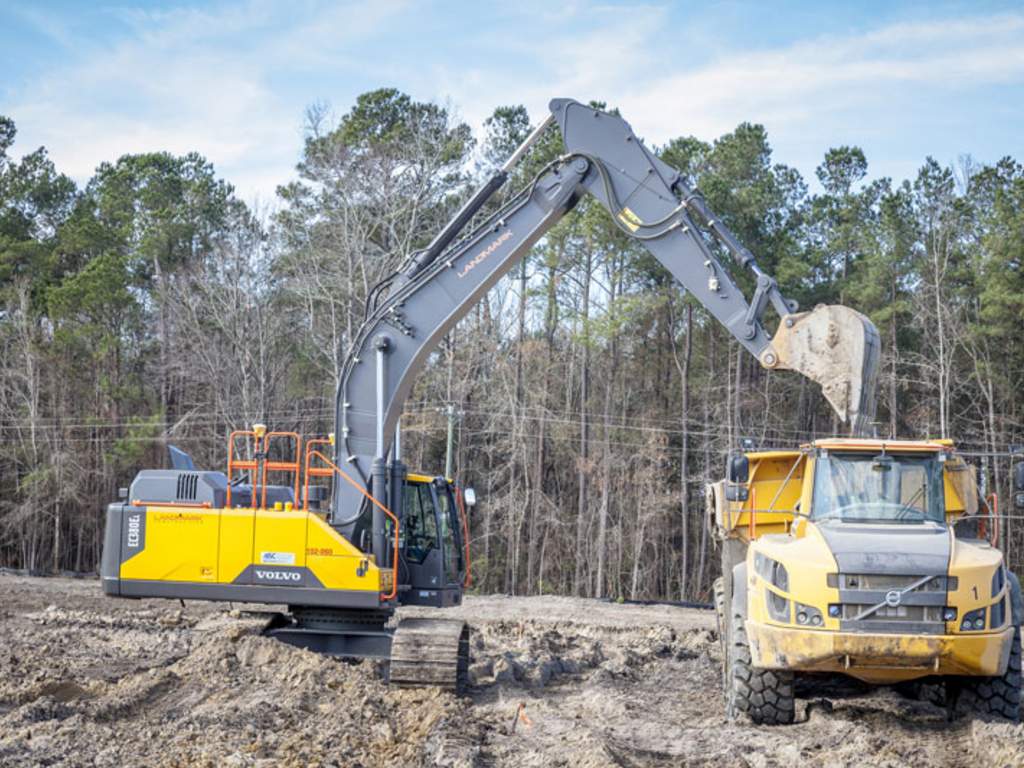

Maskinstyrning för grävmaskiner

3D-System Trimble Earthworks

Öka din grävmaskins prestanda vid markarbeten med teknologi från Trimble. Arbeta smartare, snabbare och mer lönsamt med högproduktiva, integrerade och innovativa styrsystem för grävmaskiner som eliminerar behovet av markkonturering och omarbetning. Integrationen av positioneringsteknik gör att du kan arbeta med precision i en praktiskt taget utsättningsfri miljö. Maskinstyrningsplattformen Trimble Earthworks för grävmaskiner möjliggör en större arbetsbelastning på kortare tid. Programvaran är baserad på operativsystemet Android och är intuitiv och lätt att lära sig.

Trimble Earthworks för grävmaskin plus
Trimble Earthworks för grävmaskin
Earthworks Grade App plus
Earthworks Grade App
Trimble Earthworks Automatik plus
Trimble Earthworks Automatik
Trimble Earthworks plus
Trimble Earthworks

Intuitiv programvara, robust hårdvara

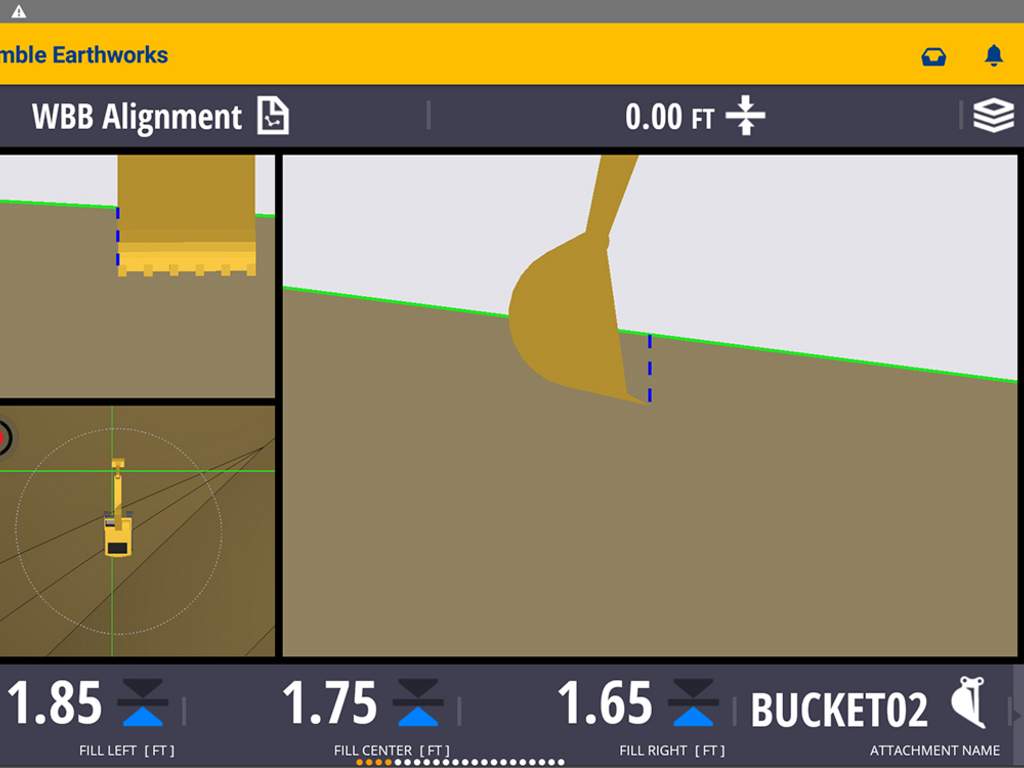

Appen Trimble Earthworks Grade Control körs på den helt nya 10-tums (25,7 centimeter) pekskärmen Trimble TD540 med Android-display. Programvaran har utvecklats i samarbete med användare av maskinstyrningssystem över hela världen. Resultatet är ett användaroptimerat gränssnitt som gör att föraren kan få ut maximal prestanda från sin maskin.

Earthworks med Earthworks-appen är lätt att lära sig i farten. Appen erbjuder färgglad 3D-grafik, naturliga interaktioner, geststyrning och intuitivt inlärbara funktioner. Med fritt valbara och konfigurerbara vyer kan gränssnittet anpassas optimalt till operatörens krav.  Användaren kan välja de perspektiv som är bäst lämpade för deras arbete och uppnå maximal produktivitet.

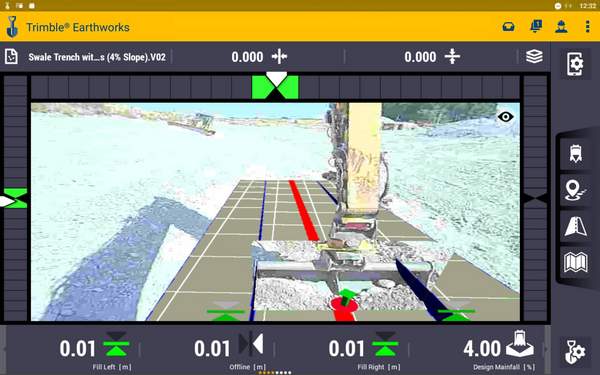

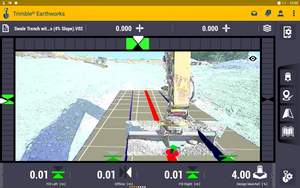

AR - Förstärkt verklighet

I augmented reality-vyn kombineras en livebild från den främre kameran med konstruktionsdata så att föraren kan se 3D-konstruktionsdata i den verkliga miljön på displayen. Ytdesignen visas som en yta med rutnätslinjer så att föraren kan känna igen gränser, komplexa former, detaljer samt punkter och andra 3D-konstruktioner från hytten. Kombinationen av planen och live-vyn av arbetsområdet ger föraren en bra orientering, hjälper till att undvika fel och bidrar i slutändan till en ökad produktivitet.

Grävmaskin-Automatik

Den nya 3D-automatiken för grävmaskiner underlättar arbetet avsevärt för föraren. Det halvautomatiska arbetssättet kan användas för att skapa släta, plana eller sluttande ytor och föraren behöver bara styra grävmaskinsarmen manuellt. Bommen och grävskopan styrs automatiskt. Den höga precisionen innebär mindre efterarbete och därmed avsevärda tids- och kostnadsbesparingar. Produktivitetsökningar på upp till 40% är möjliga med det automatiska systemet.

Earthworks är världens första eftermonterbara automatiksystem för grävmaskiner som inte har ett maskinstyrningssystem från fabrik.

Integrerade vågar för grävmaskiner

Trimble har integrerat det beprövade LOADRITE-vägningssystemet i Earthworks maskinstyrningssystem för grävmaskiner. Föraren ser lastinformationen tillsammans med maskinstyrningsfunktionerna på en display och ser till att lastbilarna lastas optimalt. Vägningssystemet använder exakta mätdata för att öka produktiviteten på byggarbetsplatsen eller vid utvinning av byggmaterial. Föraren får exakta uppgifter om materialvikten i skopan och den totala vikten per lastbil, projekt eller dag.

Tiltrotator-Automatik

Med den nya versionen Earthworks har Trimble automatiserat styrningen av tiltrotatorn. När tiltrotatorer används på grävmaskiner kan föraren se skopans position och orientering oberoende av rotationen. Föraren känner igen både höjden och positionen för skopans skärkant i terrängmodellen. Med den automatiska rotatorn kan föraren arbeta ännu mer intuitivt och snabbt än tidigare. Detta gäller i synnerhet vid skapandet av komplexa terrängformer, där användningen av tiltrotatorn är meningsfull.

Trimble Earthworks för hjulgrävmaskin

Att använda Trimble Earthworks som 3D-maskinstyrningssystem för mobila grävmaskiner ger i princip samma fördelar som att använda det för bandgrävmaskiner. Terrängformer och lutningar kan vanligtvis produceras exakt och utan efterbearbetning i hög hastighet på en gång med hjälp av en digital terrängmodell.

Typiska tillämpningar av maskinstyrning för mobila grävmaskiner

  • Rikta in och frilägga dolda brunnar vid asfaltering baserat på digitala planer med Trimble Earthworks
  • Närma sig och arbeta med husanslutningar över redan asfalterade ytor enligt den digitala modellen
  • Effektivt skapa dräneringsdiken längs färdiga landsvägar och nationella vägar från den asfalterade ytan.
  • Tillhandahåll alltid aktuella konstruktionsdata för planändringar med Trimble WorksManager när planerna ändras på grund av ny platsinformation för underjordiska rör vid avloppsbyggnadsarbeten i innerstaden.
  • Arbeta enligt terrängmodellen med tiltrotatorer på smala byggarbetsplatser och vid vägbyggen.
  • Användning av styrsystemet UTS när satellitmottagningen är begränsad på grund av skuggning av byggnader.

Tillämpningar

3D-systemet är särskilt lämpligt för massgrävningsapplikationer och skapande av komplexa terränggeometrier, t.ex.

  • Återkultivering
  • konstruktion av dammar
  • Nya infrastrukturprojekt
  • Återfyllning och deponier
  • Vallar, dammar, diken och utgrävningsgropar
  • Landåtervinning och vattenutvinning

Komponent

Electronic Controller EC520

Electronic Controller EC520

Beräkningsenheten är separat från displayen, men är fortfarande installerad på maskinen. Drift och konfiguration sker via Earthworks-appen på Android-displayen TD540 och övervagnssensorn GS520 är direkt integrerad i EC520. Internminnet på 4 GB ger tillräcklig kapacitet för maskindata och konstruktioner. Nödvändiga programuppdateringar installeras bekvämt på TD540 via Eartwhorks-appen.

Pekskärm Android Display TD540

Pekskärm Android Display TD540

TD540 Display är en förstklassig eftermarknadslösning eller sekundär display för den ultimata användarupplevelsen i klassningskontrollapplikationer. Med sin speciella kombination av antireflexbehandling, kraftfull bakgrundsbelysning och avancerade optiska bindningstekniker kombinerar displayen läsbarhet i solljus med ett lättanvänt multi-touch-gränssnitt som är lätt att lära sig. Android-operativsystemet bygger på en kraftfull 3D-grafikmotor och bearbetningsplattform, vilket innebär att du kan utöka displayen med ytterligare applikationer som ditt företag behöver utan att behöva uppgradera din hårdvara eller lägga till en extra display.

Sensor GS520

Sensor GS520

GS520 är en nyutvecklad, snabb och stabil 6-axlig gyrosensor med en utgångsfrekvens på 100 Hz. Den kan monteras i alla riktningar och är ca 1/3 mindre än AS450. GS520 är uppvärmd och kan användas på vattendjup upp till 1 meter, även hammarapplikationer är inget problem för GS520. En M12-anslutning finns på sensorn och strömförsörjningen sker via 9V - 32V DC. Samma GS520-sensor installeras i alla maskintyper (grävmaskiner, schaktmaskiner, väghyvlar etc.).

Konfiguration

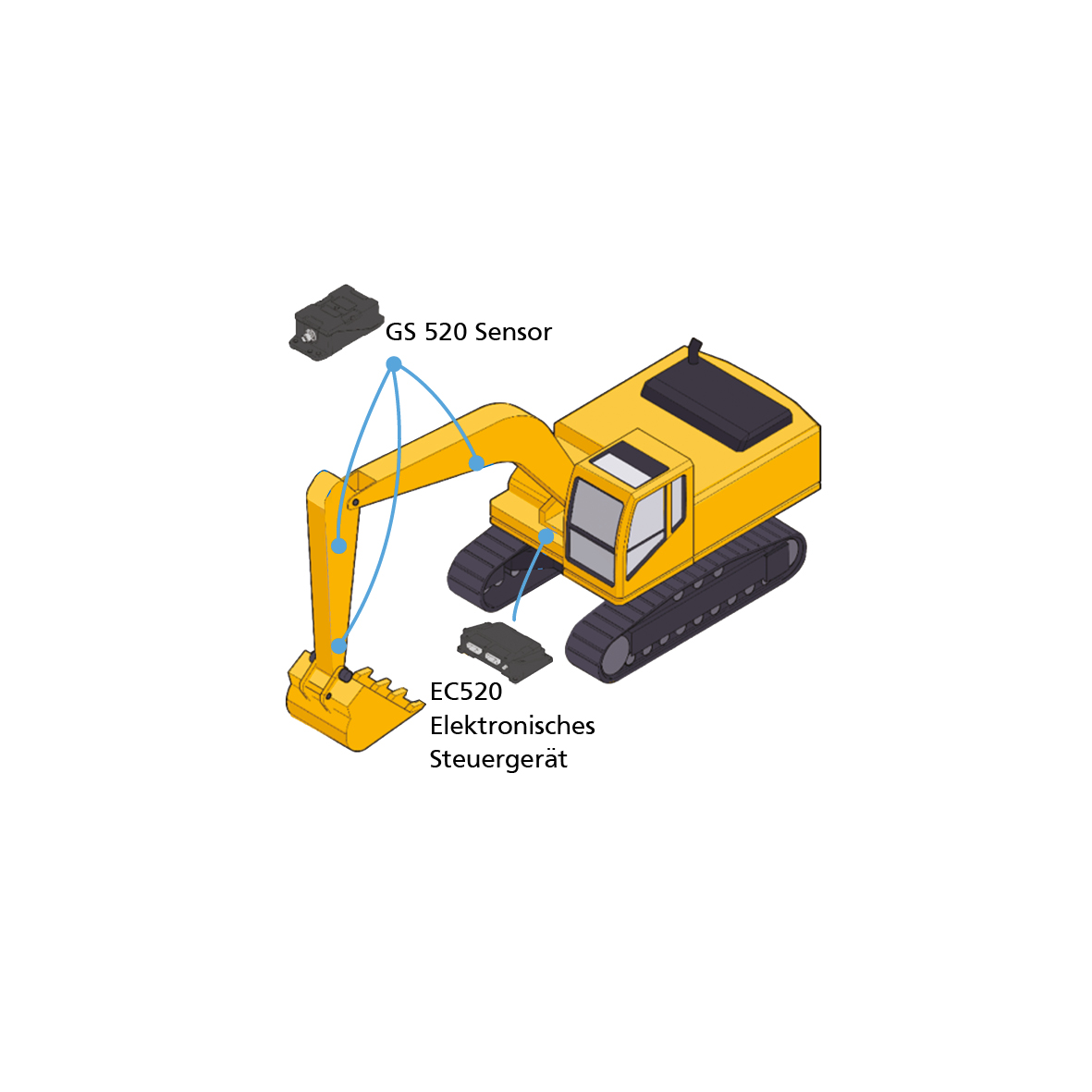

Förinstallation

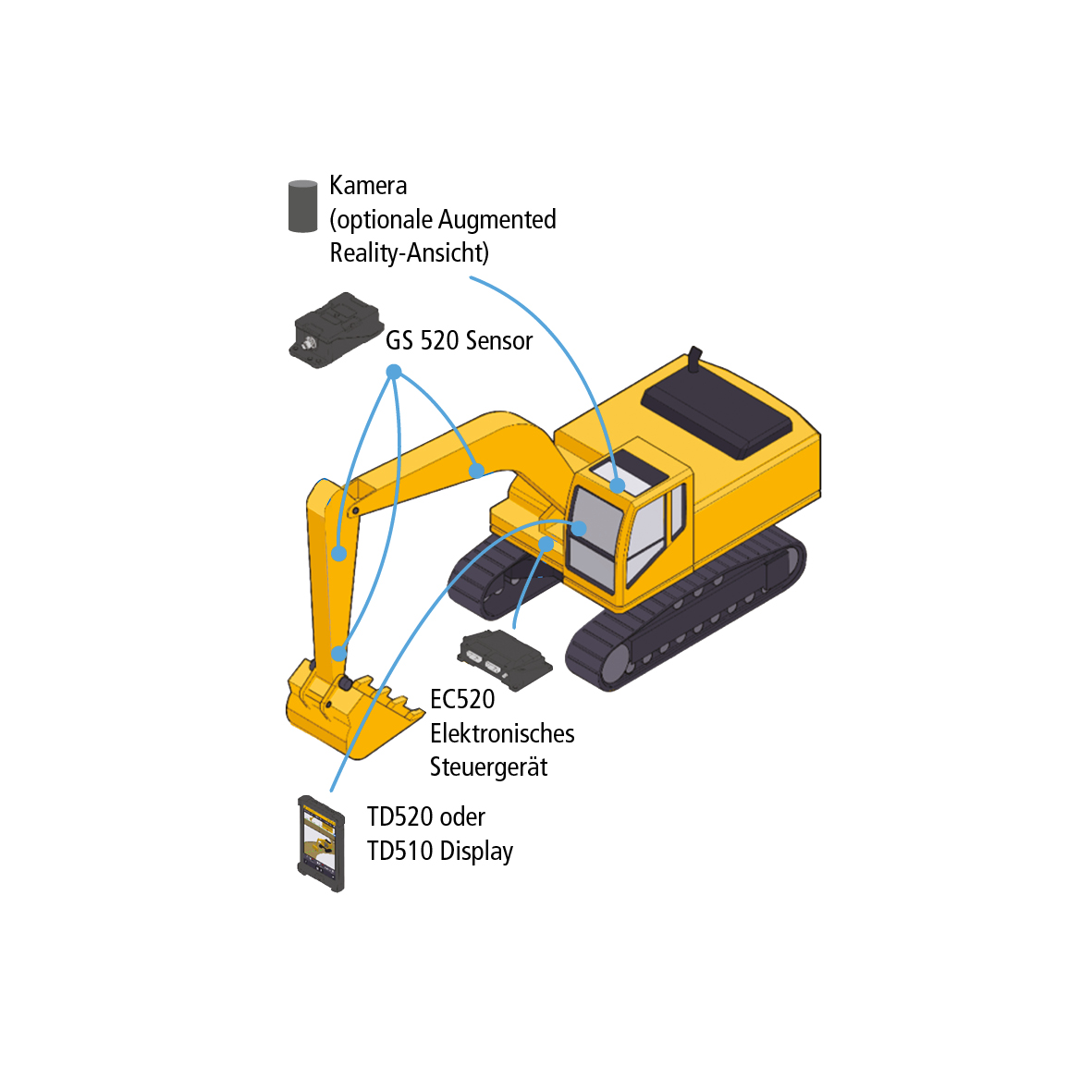

Huvudsystem

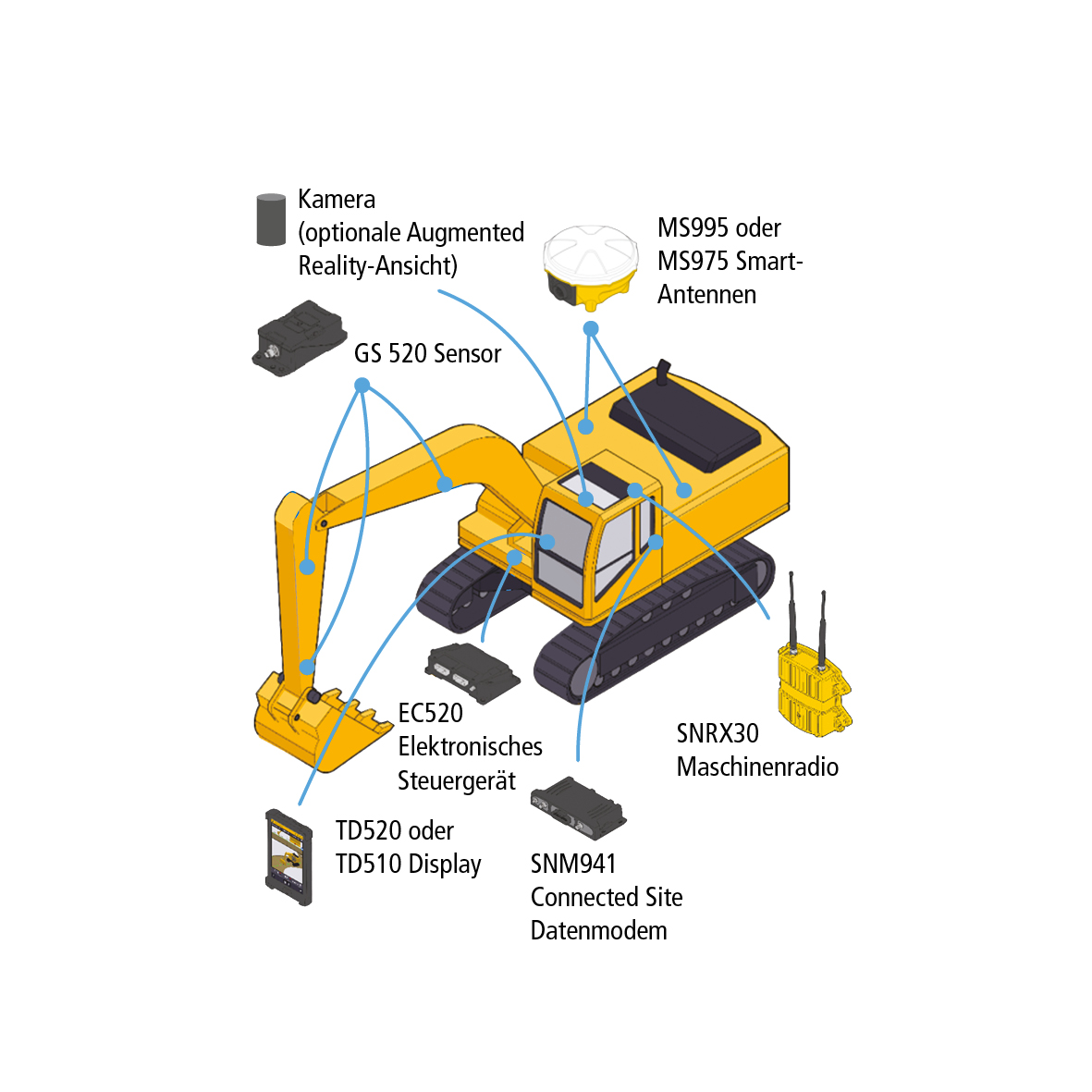

3D-Dual reciver -Single GNSS

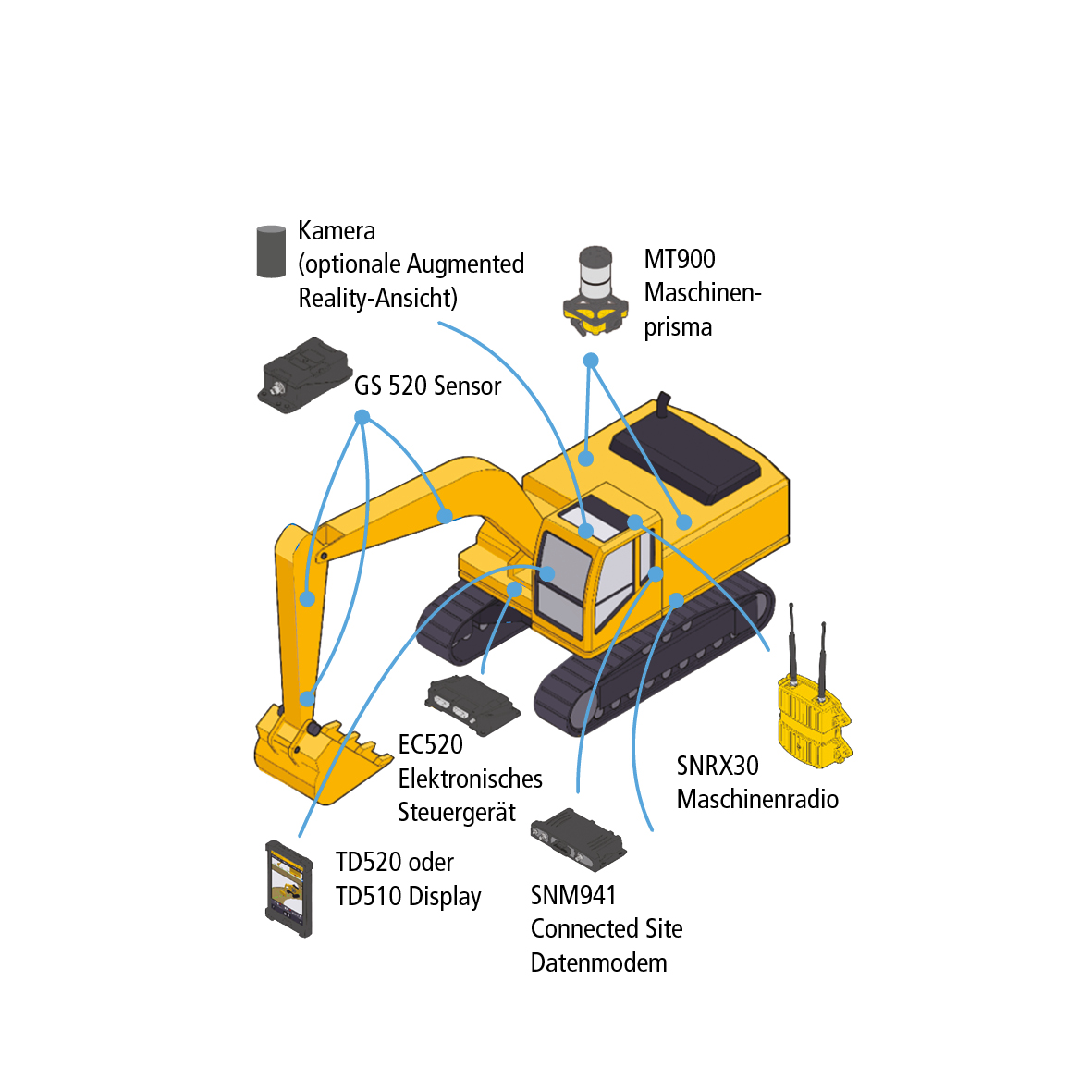

Universal-Totalstation

2D- eller 3D-Automatik-System

Trimble GNSS-Maskinmottagare

GNSS-mottagarna från Trimble möjliggör exakt positionering och noggrann realisering av terrängmodeller.

Maskinmottagare Trimble MS975

Maskinmottagaren MS975 är den kostnadseffektiva GNSS-mottagaren för maskinpositionering med hög precision för montering i förarhytt eller mast. MS975 har samma tekniska egenskaper som maskinmottagaren MS995, men är inte lämplig för montering på en klinga. Den tar emot signaler från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou).


Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Maskinmottagare Trimble MS976

Trimble MS976 maskinmottagare är en vidareutveckling av den beprövade Trimble MS975. Det är en helt integrerad GNSS-positioneringsmottagare med en robust design som kan monteras direkt på maskinen utan behov av extern stötisolering.

MS976 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering vid förlorat satellitlås, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.

MS976 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • Trimble® ProPoint RTK-motor
  • Stöd för Trimble xFill
  • Kompakt, robust enhet som kan monteras på bladet, maskinen eller hytten
  • 3 LED-indikatorer för omedelbar återkoppling om driften
  • USB-stöd för snabbare uppdatering av firmware och åtkomst till WebUI via webbläsare
  • Enkel seriell PPS-utgång
  • Stöd för GSOF (General Serial Output Format)

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Maskinmottagare Trimble MS995

Maskinmottagaren MS995 är skyddad mot stötar och vibrationer med ett särskilt högt vibrationsskydd och är avsedd för användning på schaktblad och väghyvlar.

MS995 spårar de senaste signalerna från alla kända GNSS-system (GPS, GLONASS, Galileo, Beidou) och har den senaste Trimble-tekniken för bearbetning av RTK-data. Den erbjuder snabbare initialiseringstider för systemet vid förlust av satellitanslutning och förbättrad mottagning i närheten av täckningen tack vare kombinerad GPS- och GLONASS-positionering.


Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Maskinmottagare Trimble MS996

Trimble MS996 är en helintegrerad GPS-positionsmottagare med antenn avsedd för montering på schaktblad och i hytt. MS996 har en robust konstruktion som gör att den kan monteras direkt på maskinen utan behov av extern stötdämpning. MS996 är särskilt utformad och inställd för att fungera under de chock- och vibrationsbelastningar som uppstår i hytten på tunga maskiner.

MS996 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare systeminitialisering när satellitanslutningen bryts, samt förbättrad drift vid arbete nära höga byggnader, trädkronor eller andra hinder.

MS996 spårar samtidigt GPS-, GLONASS-, Galileo-, BeiDou- och SBAS-satellitsystem, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • RTK-motorn Trimble® ProPoint
  • Samtidig spårning av GPS, GLONASS, Galileo och BeiDou
  • Stöd för SBAS-system (inklusive WAAS, EGNOS, MSAS, QZSS)
  • Stöd för Trimble xFill
  • Kompakt, robust enhet som kan monteras både på bladet och i kabinen
  • 3 LED-indikatorer för omedelbar återkoppling om driften
  • USB-stöd för snabbare uppdatering av firmware och åtkomst till WebUI via webbläsare
  • Enkel seriell PPS-utgång
  • Stöd för GSOF (General Serial Output Format)

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Maskinmottagare Trimble MS956

MS956 är en modulär positioneringsmottagare för installation i maskinhytten. Den kompakta formen gör det möjligt att montera MS956 på hyttens takbeklädnad eller i hyttutrymmena på tunga maskiner. MS956 är speciellt utformad och avstämd för att tåla chock- och vibrationsbelastningen i hytten eller ramen på tunga maskiner.

MS956 är utrustad med det senaste anpassade GPS-chippet Trimble Maxwell™ 7 och ProPoint RTK-motor (Real-Time Kinematic). Detta ger bättre signalspårning och snabbare initialiseringstider för systemet när satellitanslutningen bryts, samt förbättrad drift nära trädkronor eller andra hinder.

MS956 spårar samtidigt GPS, GLONASS, Galileo, BeiDou och SBAS-system, inklusive WAAS, EGNOS, MSAS och QZSS.

Funktioner och fördelar

  • Trimble® ProPoint RTK-motor
  • Samtidig spårning av GPS, GLONASS, Galileo och BeiDou
  • Stöd för SBAS-system (inklusive WAAS, EGNOS, GAGAN, MSAS, QZSS)
  • Stöd för Trimble xFill
  • Enkel, robust enhet som kan monteras i kabinen
  • 3 LED-indikatorer som ger omedelbar feedback på driften
  • Enkel kabelkontakt (kontakt med lågt cykelantal)
  • USB1-stöd för snabbare uppdatering av firmware och åtkomst till WebUI via webbläsare
  • Enkel seriell PPS-utgång
  • Stöd för GSOF (General Serial Output Format)
  • Vi rekomenderar Trimbles ruggade antenn, Zephyr 3

Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.




Genom att skicka in kontaktformuläret godkänner du att dina personuppgifter används för att behandla din begäran (ytterligare information och meddelanden om avbokning finns i sekretesspolicyn).



Alla fält markerade med * är obligatoriska.



Kan integreras med

Trimble WorksManager

Trimble WorksManager

Trimble WorksManager är Trimbles nya molnbaserade plattform för effektiv data- och maskinhantering. Den integrerar Trimbles system Earthworks, Siteworks, Business Centre, GCS900 och SCS900.
Läs mer på »

Trimble Business Center

Trimble Business Center

Kraftfulla moduler hjälper dig att snabbt och enkelt skapa exakta, integrerade 3D-modeller för anläggnings- och vägbyggnadsprojekt. Fatta bättre beslut, minska antalet kostsamma fel och öka effektiviteten på kontoret och på plats.
Läs mer på »

Trimble WorksOS

Trimble WorksOS

Med projekthanteringsplattformen kan platschefer och projektledare se hur bygget fortskrider i realtid jämfört med designen i bara en applikation. Platscheferna kan se maskinernas produktivitet i 3D och optimera arbetseffektiviteten på byggarbetsplatsen.
Läs mer på »
