Hög precision: Integrera 3D-planeringsdata i verklig terräng
Augmented Reality med Trimble SiteVision
Trimble SiteVision
Augmented-Reality-System från Trimble: Integrera terrängmodeller i den verkliga miljön med hög precision

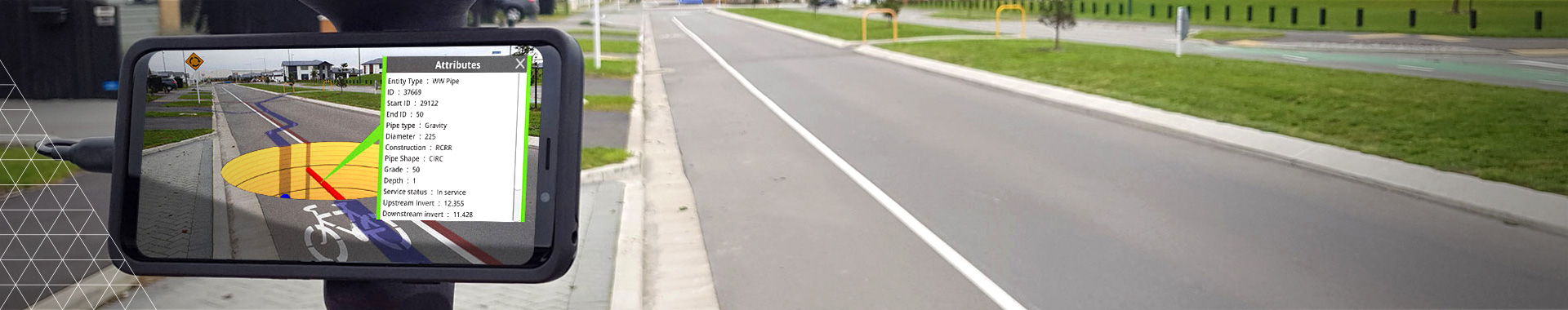

Med Trimble SiteVision kan planerare, platschefer, kunder och byggnadsarbetare integrera digitala terrängmodeller och planer i den verkliga terrängen och byggplatssituationen på plats. Det här Augmented-Reality-Systemet använder Trimble DA2-antennen och din surfplatta eller smartphone för att skapa en mycket exakt, virtuell representation av 3D-modellerna i den verkliga terrängen.
SiteVision funktioner
Som en utvidgning av funktionen "Mätpunkter" kan användare nu tilldela symboler till uppmätta punkter. Denna funktion hjälper till att visualisera konstruktionskoncept på fältet. Till exempel kan en lantmätare eller arkitekt på en byggarbetsplats visualisera olika punkter med symbolerna för att få en uppfattning om hur konstruktionen kommer att passa in på platsen eller för att identifiera potentiella problem i förväg.
Denna funktion är användbar vid t.ex. etablering av byggarbetsplatser och planering av byggplatslogistik. Modellsymbolerna kan t.ex. användas för att visualisera styrsystem för byggplatstrafiken såsom pollare, koner, skyltar eller infrastruktur såsom master, lanternor eller liknande. Symbolerna kan också roteras för att skapa ett specifikt perspektiv.
Standardmodellbiblioteket ingår i SiteVision-applikationen. Användaren kan ladda ner ytterligare symboler från 3D-galleriet i SketchUp eller skapa egna symboler i SketchUp.
Nu kan användaren mäta linjer och ytor, både horisontellt och vertikalt. Med SiteVision-appen kan användaren också bestämma den totala längden på en polygon. Dessutom beräknas den yta som skapas genom att ansluta dessa punkter.
Denna applikation kan t.ex. användas för att bestämma längden på körbanor och för att bestämma nödvändiga ytor, för att beräkna trafikytor eller vertikala väggytor i byggnader.

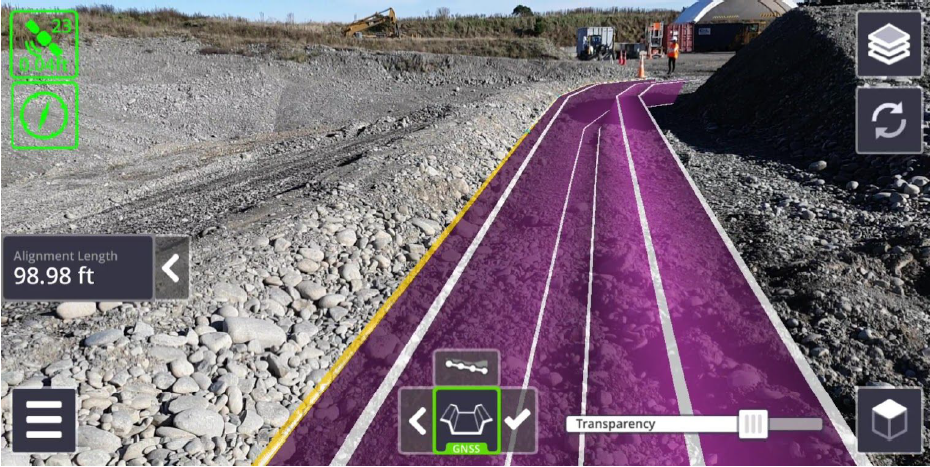

Med denna applikation kan användaren skapa profiler av diken, vägar, dammar eller utgrävningar på fältet och generera en datamodell.
Användaren kan sedan visualisera modellen i den verkliga miljön. Filformatet är kompatibelt med Trimble Earthworks och kan konverteras för maskinen med programvaran File Flipper.
Exempel på denna tillämpning är utformningen av ett dike som ska grävas för installation av rör från en planerad byggnad till en befintlig avloppsledning eller byggandet av en damm för en befintlig regnvattenfördröjningsbassäng.
Med denna nya applikation kan användaren skapa plana ytor, både horisontella och lutande. Med denna funktion kan konstruktioner av byggplattor eller områden med tvärlutning skapas för utjämning på plats och passas in i miljön. I likhet med applikationen "Infield Design" är designen kompatibel för användning på maskiner med Trimble Earthworks.
Med Layer Manager kan ritningslagren visas individuellt lager för lager eller kombineras. På så sätt kan element visas individuellt och överlagras på varandra när användaren behöver informationen.
3D-modeller av terräng eller strukturer visas realistiskt och exakt på skärmen tillsammans med kamerabilder av den verkliga situationen. Planerare, kunder och förare kan jämföra modellerna med den faktiska situationen, härleda byggförloppet eller identifiera potentiella problem och ta hänsyn till dem i planerna i god tid.
Med SiteVision kan användare och kunder förstå nya strukturer, befintlig underjordisk infrastruktur eller den framtida formen på terrängytor utan att behöva tolka ritningar eller kartor. Den befintliga terrängen och de inbäddade modellerna kan betraktas från vilken vinkel och position som helst. Med förstärkt verklighet blir planerna verkliga i kombination med den befintliga miljön.
Trimble SiteVision erbjuder unika fördelar:
- Centimeternoggrann GNSS-positionering med DA2-antenn och Trimble Catalyst
- Jämförelse mellan modell och verklighet med förstärkt verklighet
- Se vad du inte kan se: Var finns den befintliga underjordiska infrastrukturen?
- BYOD för iOS- och Android-surfplattor och smartphones
- Användning av LiDAR-skanner eller kamera för mätning
- Snabb driftberedskap med låg vikt
- Dela dina ritningar som utformats på plats med Trimble Connect för att dela med andra i teamet
Tillämpningar
Involvera kunderna
Dina kunder kommer att ha lättare att förstå dina planer om du förklarar dem med hjälp av 3D-data i augmented reality-vyn. Det gör det lättare att diskutera föreslagna konstruktioner eller ändringar och undvika missförstånd.
Planering av vägbyggen
Hur kommer min planerade väg att påverka omgivningen? Använd SiteVision för att visualisera design, sektion och beläggningsvärden och deras påverkan på omgivningen.
Erkännande av inspektion och byggprocess
Hur fortskrider byggnationen på plats? Använd SiteVision för att visualisera planerat arbete och genomföra inspektioner.
Visualisera underjordisk infrastruktur
Var finns den befintliga infrastrukturen som jag inte kan se? Använd SiteVision för att visualisera planer över underjordisk och därmed osynlig infrastruktur. Visualisera plats, storlek och egenskaper för underjordisk infrastruktur som vatten-, el-, gas- och telekommunikationsledningar.
Visualisera byggnader
Hur ser den nya byggnaden ut mot den befintliga? Med SiteVision kan du visualisera strukturer och infrastruktur ovan jord, t.ex. korsningar, broar, tunnlar och byggnader.
Landskapsarkitektur
Hur passar min design in i den befintliga miljön? Använd Sitevision för att visualisera landskapsdesign och strukturer i en befintlig miljö.
