Arbeta mer produktivt och exakt med Trimble maskinstyrningssystem
Maskinstyrning för kompakta maskiner
Trimble maskinstyrningssystem för kompakta maskiner
Medan användningen av maskinstyrningssystem för stora entreprenadmaskiner är den senaste tekniken, används 2D- och 3D-system i allt större utsträckning för kompakta maskiner. Beroende på arbetsorder och konfiguration kan 3D-maskinstyrning också uppnå betydande produktivitetsökningar för kompakta maskiner.
Öka produktiviteten
Även med 2D-system kan plana eller sluttande ytor som uppfarter, idrottsplatser eller små trafikleder skapas snabbt och utan mätning. Fel i höjdled eller omarbetningar undviks. 3D-system visar däremot sina styrkor vid skapandet av komplexa geometrier som vallar eller murar med kurvradier. Andra exempel är utgrävningsgropar, diken eller kanaler, där inte bara höjden utan även den exakta positionen är viktig. Terrängkonturer kan ofta skapas i ett enda arbetssteg för att spara tid. Både trafikytor och nivåer samt komplexa terrängformer kan inte bara skapas mycket snabbare och med mindre mätningsarbete, utan också mycket mer exakt.

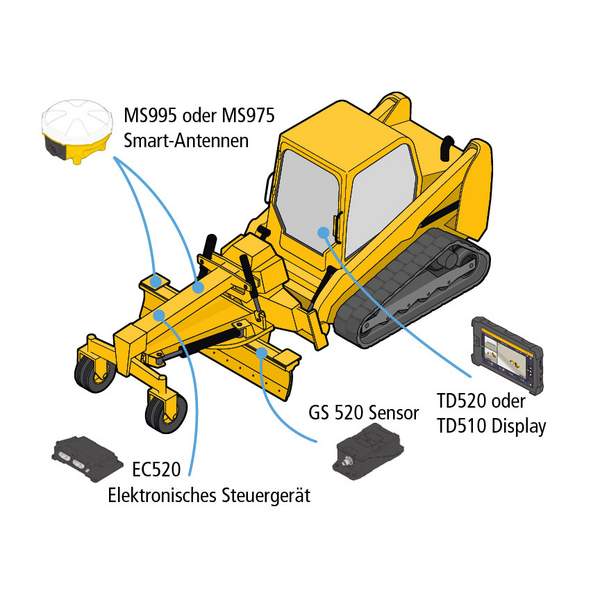

Trimble Earthworks 3D-styrning av kompakta maskiner

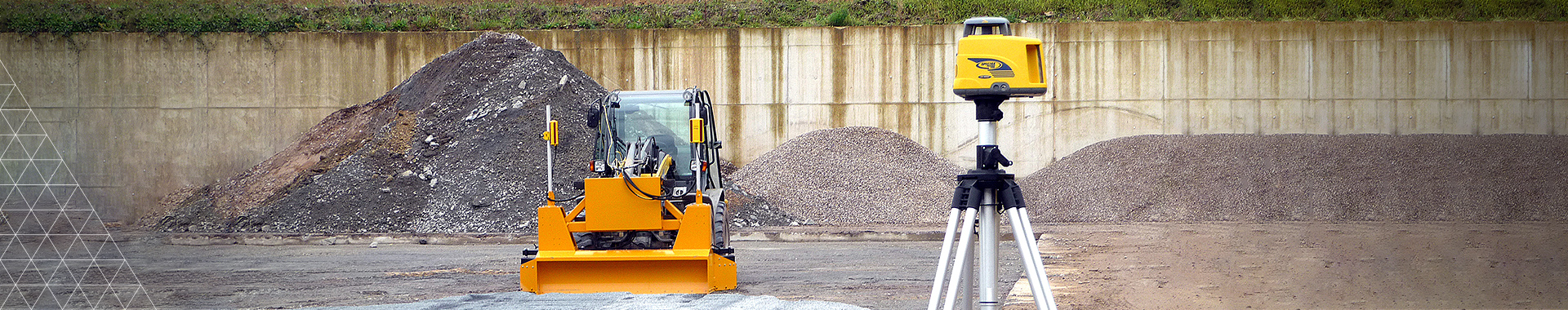

Matarväghyvel med Trimble 2D laserstyrning

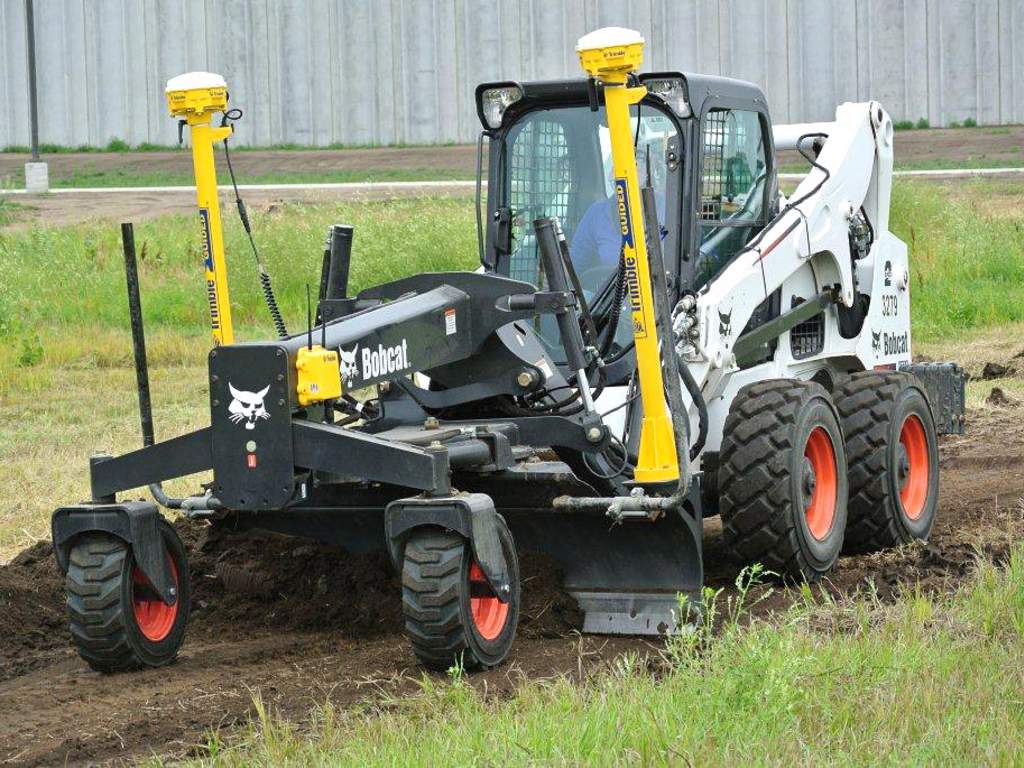

Ledande väghyvel med Trimble 3D GNSS-styrsystem

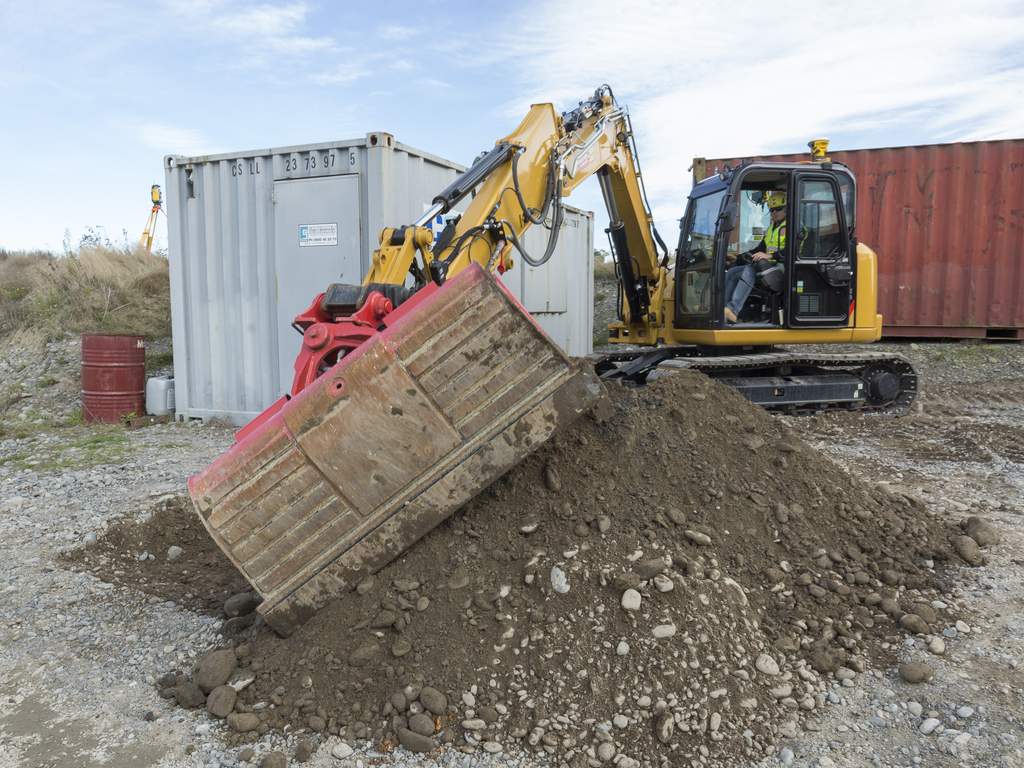

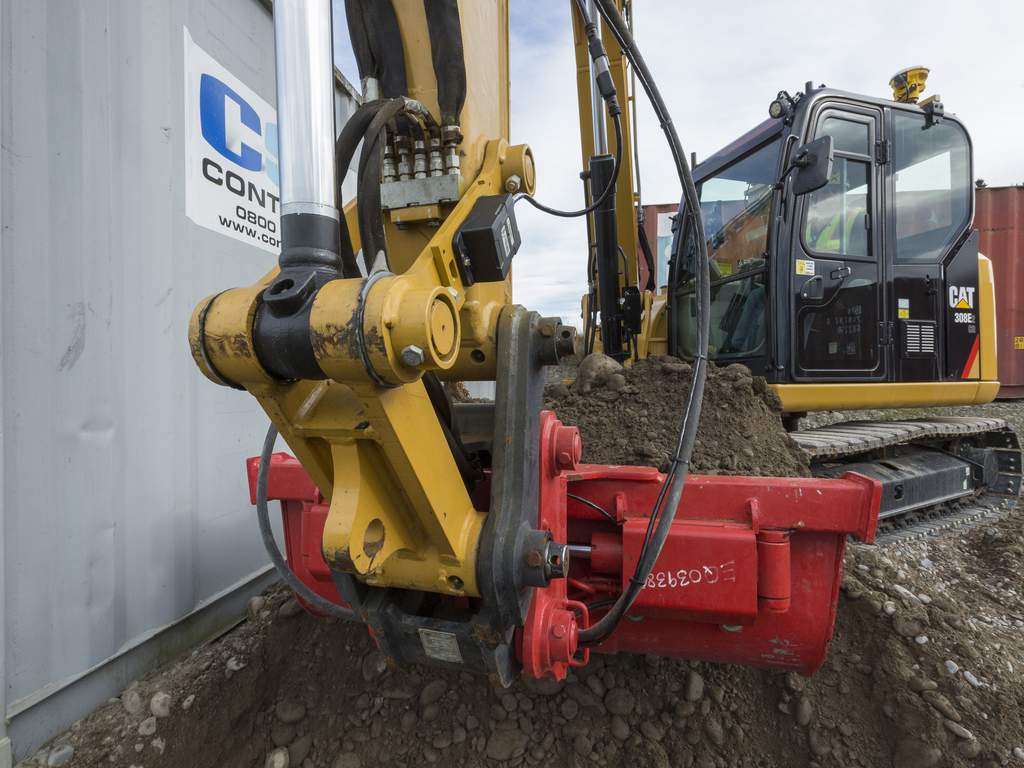

Grävmaskin med Trimble 3D UTS styrsystem
Grävmaskin med justerbar bom och svängbar skopa med Trimble 3D GNSS-styrsystem
Grävmaskin med justerbar bom och svängbar skopa med Trimble 3D GNSS-styrsystem
2D maskinstyrning
2D-systemet fungerar som ett styrsystem för att skapa nivåer med tvärgående och längsgående lutningar. 2D-system används därför främst för nivelleringsarbeten på plana och lutande ytor. Fördelarna med 2D-system med laser är mycket hög höjdnoggrannhet och låga investeringskostnader för positioneringsteknik. De är idealiska för att komma igång med maskinstyrning. De kan när som helst uppgraderas till ett fullfjädrat 3D-system.
3D-system med satellitpositionering (GNSS)
3D-systemet från Trimble används som nivelleringssystem med automatisk bladstyrning för komplexa terrängmodeller vid markarbeten eller vid byggnation av vägar och trafikleder.
Det kraftfulla systemet är snabbt driftklart, kräver ingen extra infrastruktur och är därför mycket flexibelt. Det kan ta emot alla vanliga satellitnavigeringssystem (GPS, GLONASS, Galileo, BeiDou). Standardinternetanslutningen möjliggör kontinuerlig mottagning av korrektionsdata (swipos), synkronisering av datamodeller på kontoret och fjärrunderhåll.

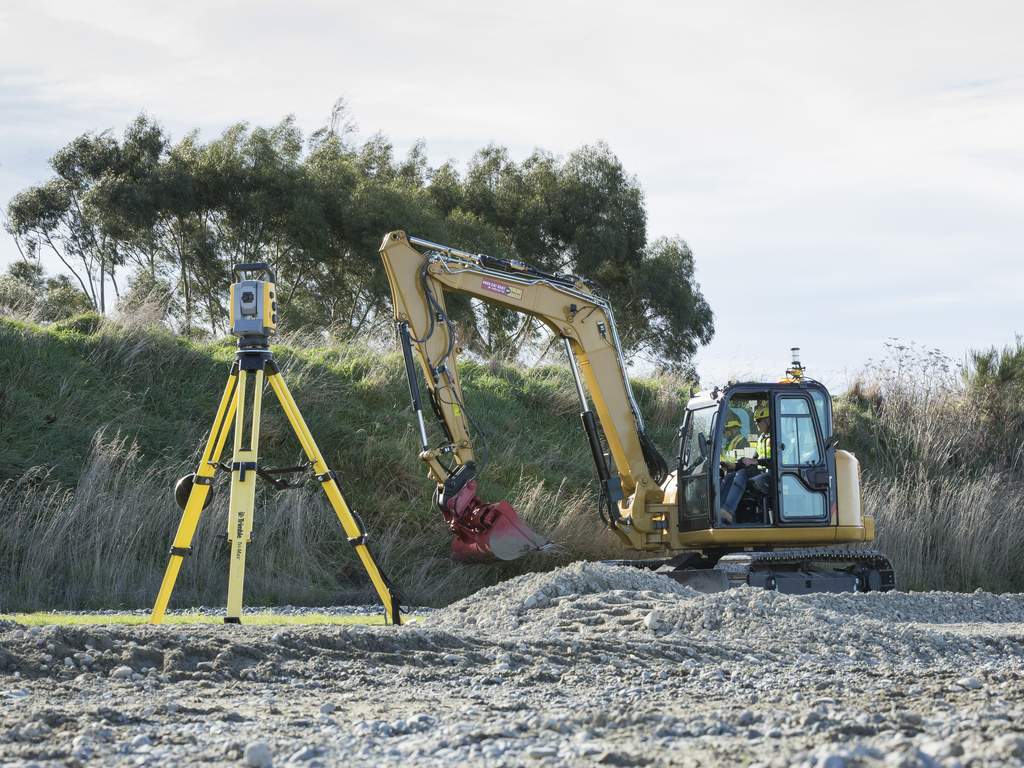

3D-system med positionering av totalstation
Styrsystemet UTS är idealiskt för mindre byggprojekt och frekventa maskinförflyttningar. Till exempel kan planering av cykelvägar, idrottsplatser eller ingångar till underjordiska garage utföras mer exakt, snabbt och effektivt. UTS totalstation mäter permanent den tredimensionella positionen på bladet. Noggrannheter på upp till ± 6 mm kan uppnås på skylten.
Positionen bestäms av en kalibrerad universell totalstation (UTS). För detta ändamål "spårar" UTS ett prisma på maskinen och bestämmer positionen med hjälp av riktnings- och avståndsmätningar. Fördelen med denna konfiguration är att positionsbestämningen är mer exakt i millimeterområdet än med GNSS-positionering, vilket innebär att arbetet kan utföras mer exakt - till exempel vid finplanering. Att arbeta med UTS är också fördelaktigt på byggarbetsplatser utan satellitmottagning, till exempel i hallar eller skyddade områden under träd eller i stadskärnor.
Oavsett om det är plana ytor som ska skapas eller komplicerade former som ska modelleras, visar maskinstyrningen alltid maskinoperatören på vilken höjd och i vilken position han för tillfället arbetar. Detta resulterar i upp till 50% högre produktivitet till upp till 40% lägre kostnader.
- Arbetsbesparingar för mätning och utsättning före och under arbetet
- Ingen mer väntan på lantmätaren, ingen mer stilleståndstid för din maskin
- Ökad arbetssäkerhet, eftersom inga personer rör sig inom maskinens radie för inspektionsmätningen
- Sparar maskintid och bränsle tack vare färre överfarter och ofta uppnådd avvägningshöjd i en enda överfart
- Sparar tid genom att undvika ytterligare utgrävning och onödig ominstallation
- Genomgående hög precision i planutförandet och större acceptanssäkerhet
- Tidsbesparingar tack vare färre resor till byggarbetsplatsen tack vare sammankopplingen av maskin och kontor: överföring av ritningar och online-support för föraren vid frågor

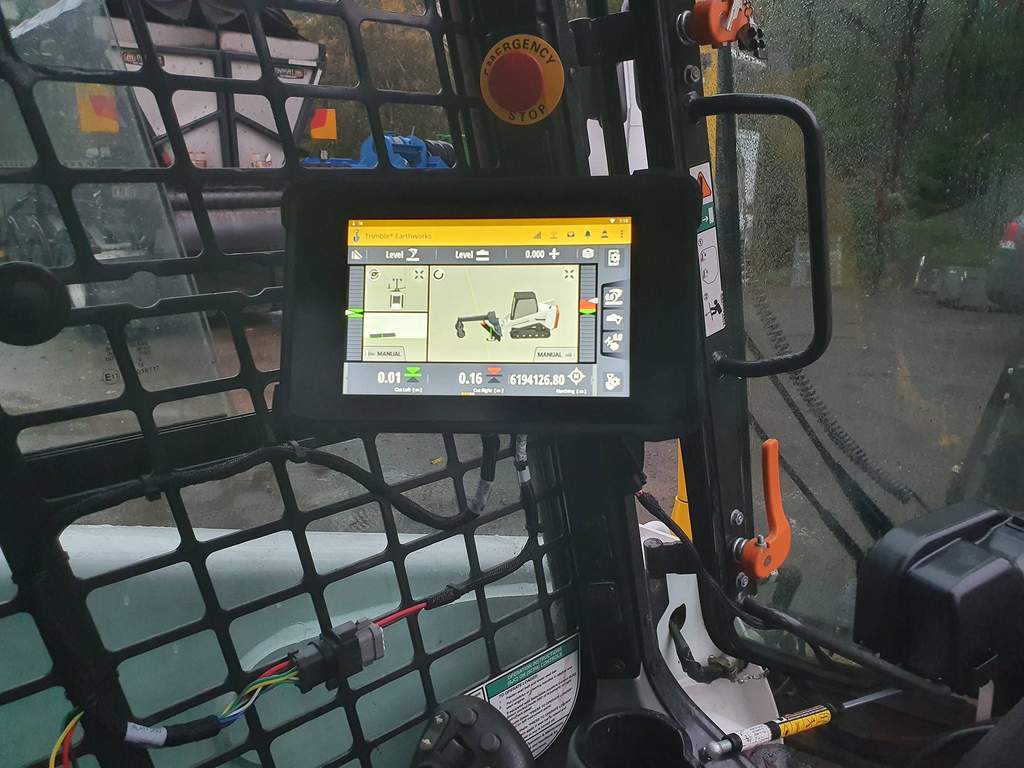

Kartfunktionen visar arbetsförloppet grafiskt för föraren och gör det möjligt för honom att registrera och dokumentera delresultat. Byggprocessen kan visas och analyseras online via Trimble WorksOS.
Reagera flexibelt
Entreprenörerna kan reagera flexibelt och utföra arbeten med små maskiner med 3D-styrning för vilka stora maskiner inte är nödvändiga eller lämpliga. I synnerhet mindre byggföretag eller trädgårds- och landskapsföretag kan använda maskinstyrningssystem för kompakta maskiner för att öppna helt nya arbetsområden som inte skulle vara möjliga utan ett styrsystem.
Trimbles maskinstyrningssystem kompletterar Trimbles lösningar för mätning och positionering som totalstationer eller GNSS-rovers och Trimbles programvara för fältdatorer perfekt.
Trimble-system för kompakta maskiner
Förutom de laserstyrda 2D-systemen erbjuder Trimble 3D-styrsystemen GCS900 eller Trimble Earthworks för kompakta maskiner med tillbehör som matarväghyvlar, avjämningsmaskiner och 6-vägsblad eller små grävmaskiner. SITECH:s produktkonsulter rekommenderar det lämpligaste systemet för din maskintyp och ger dig råd om den optimala konfigurationen för respektive applikation.
